Bileşen Mühendisliği · Tasarım Karşılaştırması
Neden Elektrolitik Kondansatörler
Kapasite Yarışını Hala Kazanın
Seramik ve film kapasitörler hassasiyet ve uzun ömür sunar; ancak bir devre gerçek toplu kapasitansa ihtiyaç duyduğunda hiçbir şey bir elektrolitiğin yoğunluğuyla eşleşemez. İşte bu seçimin ardındaki fizik, ödünleşimler ve pratik rehberlik.
Doğrudan Cevap: Elektrolitik Kapasitörler Neden Yüksek Kapasite Rollerine Hakim Oluyor?
Elektrolitik kapasitörler yüksek kapasiteli uygulamalar için tercih edilirler çünkü dolar başına ve milimetreküp başına çok daha fazla kapasite seramik veya film kapasitörlerden daha iyidir. Tek bir elektrolitik kapasitör, mütevazı boyutlu silindirik bir pakette birkaç mikrofaraddan onbinlerce mikrofarad'a kadar değerlere ulaşabilirken, aynı fiziksel ayak izine sahip bir seramik kapasitör genellikle tek haneli mikrofarad aralığında zirveye ulaşır ve bir film kapasitör, pratik olmayacak kadar büyük hale gelmeden önce nadiren birkaç düzine mikrofarad'ı aşar.
Bu kapasitans yoğunluğu, elektrolitik yapının kendisinden gelir: kazınmış bir alüminyum veya tantal folyo üzerinde büyüyen ince bir oksit tabakası, ikinci "plaka" görevi gören bir sıvı veya katı elektrolit ile eşleştirilmiş, dielektrik görevi görür. Bu kombinasyon, son derece geniş etkili bir yüzey alanının küçük bir hacme sığdırılmasına olanak tanır; bu, seramik ve film dielektriklerinin eşdeğer boyut ve maliyette kopyalayamayacağı bir şeydir.
Kapasitans yoğunluğu marjinal bir avantaj değildir; toplu enerji depolamanın parmak ucu büyüklüğündeki bir bileşende bile mümkün olmasının tam nedeni budur.
Kapasitans Avantajının Arkasındaki Fizik
Kapasitans, plakaların yüzey alanıyla doğru orantılı, aralarındaki mesafeyle ters orantılıdır. Elektrolitik kapasitörler her iki değişkeni de agresif bir şekilde kullanır. Üreticiler, anotta kullanılan alüminyum folyoyu, etkili yüzey alanını düz bir levhaya kıyasla 50 ila 100 kat artırabilen pürüzlü, gözenekli bir yüzey oluşturmak için aşındırır. Aynı zamanda, dielektrik malzemeyi oluşturan anodize oksit tabakası yalnızca birkaç nanometre kalınlığındadır; bu, diğer kapasitör türlerinde kullanılan seramik veya polimer film tabakalarından çok daha incedir. Sonuç, son derece küçük bir plaka ayrımına ve muazzam bir yüzey alanına sahip bir dielektriktir; bunlar birlikte, eşleşmesi için makul olmayan derecede büyük bir seramik veya film kapasitör gerektirecek kapasitans değerleri üretir.

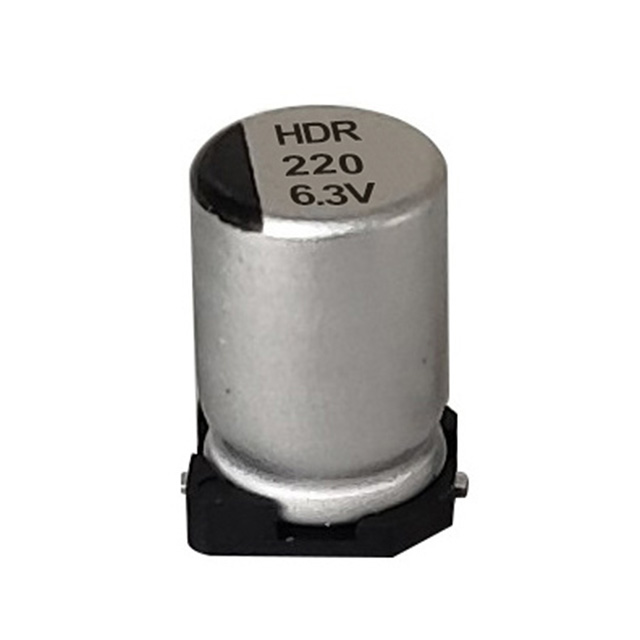

Elektrolitik kapasitörler
Seramik kapasitörler ise aksine, metal elektrotlar (çok katmanlı seramik kapasitörler veya MLCC'ler) arasında çok sayıda ince seramik dielektrik katmanının istiflenmesine dayanır. Bu istifleme tekniği, kapasitans yoğunluğunu onlarca yıl boyunca geliştirmiş olsa da, fiziksel ve maliyet kısıtlamaları, pratik MLCC'leri yaygın olarak mevcut boyutlarda hala kabaca 100 µF ile sınırlandırıyor ve bu durumda bile, kapasitans, DC yanlılık voltajı altında önemli ölçüde düşüyor; bu, kapasitans voltaj katsayısı olarak bilinen ve elektrolitik tiplerde çok daha az belirgin olan bir olgudur.
Kapasitör Teknolojilerinin Yan Yana Karşılaştırması
Her kapasitör ailesi farklı bir kapasite, boyut, kararlılık ve maliyet dengesi sağlar. Aşağıdaki tablo, yüksek kapasitanslı bir rol için bir bileşen seçerken elektrolitik, seramik ve film kapasitörlerin en önemli faktörlere göre nasıl karşılaştırıldığını özetlemektedir.
| Mülkiyet | elektrolitik | Seramik (MLCC) | filmi |
|---|---|---|---|
| Tipik Kapasite Aralığı | 1 µF – 100.000 µF | 1 pF – 100 µF | 1 nF – 30 µF |
| µF başına maliyet (büyük değerler) | Düşük | Yüksek | Çok Yüksek |
| Polarite | Polarize (çoğu tür) | Polarize olmayan | Polarize olmayan |
| Tipik ESR | 0,01–2 Ω | 0,01 Ω'un altında | 0,01–0,1 Ω |
| Nominal Sıcaklıkta Hizmet Ömrü | 2.000–10.000 saat | Etkili bir şekilde sınırsız | Etkili bir şekilde sınırsız |
Seramik ve Film Kapasitörlerin Hala Kazandığı Yer
Devre tasarımında yüksek kapasite tek öncelik değildir ve seramik ve film kapasitörler birçok senaryoda daha iyi seçim olmaya devam etmektedir. Seramik kapasitörler önemli ölçüde daha düşük teklifler sunar seramik kondansatör esr - genellikle 10 miliohm'un altındadır - bu da onları megahertz frekanslarında empedansın en aza indirilmesinin ham kapasitanstan daha önemli olduğu hızlı anahtarlamalı dijital IC'lerin yakınında yüksek frekanslı ayrıştırma için ideal kılar. Polarize olmayan yapıları ve sıcaklık karşısında stabiliteleri, aynı zamanda onları, bir elektrolitik kapasitörün tolerans kaymasının ve daha yüksek kaçak akımın kabul edilemez olacağı hassas zamanlama ve RF devreleri için de uygun kılar.
Bu arada film kapasitörler, hassas ses geçişleri, motor çalıştırma kapasitörleri ve bastırma devreleri gibi son derece düşük distorsiyon, yüksek voltaj izolasyonu veya kapasitans kayması olmadan uzun vadeli stabilite gerektiren uygulamalarda mükemmeldir. Ayrıca elektrolit buharlaşmasına bağlı bir aşınma mekanizmasına da sahip değiller; bu da onlara, elektrolitik tiplerde tipik olarak binlerce saat yerine onlarca yılla ölçülen bir hizmet ömrü sağlıyor.
Yüksek Kapasiteyle Gelen Takaslar
Elektrolitik kapasitörlerin kapasitans avantajı, mühendislerin tasarlaması gereken gerçek tavizleri de beraberinde getirir:
- Polarite hassasiyeti — voltaj polaritesinin ters çevrilmesi dahili gaz birikmesine ve ciddi arızalara neden olabilir
- Sınırlı kullanım ömrü — zamanla elektrolitin buharlaşması, özellikle yüksek sıcaklıklarda kapasitansı kademeli olarak azaltır ve ESR'yi artırır
- Ultra düşük güçlü veya hassas analog devrelerde önemli olan seramik veya film türlerine kıyasla daha yüksek kaçak akım
- Film kapasitörlerle elde edilebilen daha dar toleranslara kıyasla daha geniş tolerans, genellikle ±%20
Uyarı
Bu ödünleşimlere rağmen, düşük maliyetli büyük kapasitansın hassasiyet veya sonsuz kullanım ömründen çok daha önemli olduğu toplu enerji depolama ve dalgalanma filtreleme için elektrolitik kapasitörler pratik ve ekonomik seçim olmaya devam ediyor.
Doğru Değeri Seçmek için Kondansatör Boyutlandırma Tablosunu Kullanmak
A kapasitör boyutlandırma tablosu mühendislerin ve teknisyenlerin, her seferinde ilk prensiplerden yeniden hesaplamaya gerek kalmadan, kapasitans ve voltaj değerini bir uygulamayla hızlı bir şekilde eşleştirmek için kullandıkları pratik bir araçtır. Bu çizelgeler tipik olarak yük akımı, dalgalanma frekansı ve izin verilen dalgalanma voltajına çapraz referans vererek bir başlangıç kapasitans değeri önerir ve bu değer daha sonra seçilen parçanın özel ESR'sine ve dalgalı akım değerine göre ayarlanır.
Genel bir referans noktası olarak, 60 Hz tam dalga doğrultmada 1A yük akımını filtreleyen doğrusal bir güç kaynağının tipik olarak kabaca ihtiyacı vardır. Yük akımı amper başına 1.000 µF Dalgalanma voltajını tepeden tepeye yaklaşık 1V'un altında tutmak için. Motor çalıştırma uygulamaları ise bunun aksine, dalgalı akım yerine beygir gücü ve voltaja göre boyutlandırılır; yaygın konut tipi HVAC kompresörleri için tipik değerler 88 µF ile 400 µF arasındadır. Uygulamaya özel bir boyutlandırma tablosuna (güç kaynağı filtreleme, motor başlatma veya ses bağlantısı) başvurmak, en yaygın iki boyutlandırma hatasını önler: aşırı dalgalanmaya veya zayıf başlangıç torkuna neden olan düşük boyutlandırma ve kart alanını boşa harcayan ve ani akım sınırlayıcı bileşenleri zorlayabilen aşırı boyutlandırma.
Elektrolitik Kondansatörlerin Bozunma Açısından Test Edilmesi
Elektrolitik kapasitörler bir devrenin kullanım ömrü boyunca bozulma olasılığı en yüksek olan bileşen olduğundan, kapasitörleri multimetre ile nasıl test edersiniz? işlevler, güç kaynaklarının, motor kontrollerinin veya ses donanımının bakımını yapan herkes için önemli bir beceridir. En güvenilir yöntem, bir multimetrenin özel kapasitans modunu kullanır, ancak direnç modu kontrolü aynı zamanda açıkça kısa devre yapmış veya açık bir bileşeni de ortaya çıkarabilir.
Adım Adım Test Süreci
- Ekipmanın gücünü kesin ve kablolara dokunmadan önce kapasitörü bir dirençle güvenli bir şekilde boşaltın
- Paralel bileşenlerin okumayı çarpıtmasını önlemek için en az bir ayağı devreden çıkarın
- Multimetre kadranını kapasitans (F) ayarına getirin
- Kondansatörün polarize olduğu polariteyi gözlemleyerek probları uçlara dokundurun
- Gösterilen değeri, belirtilen toleransı dikkate alarak kapasitör gövdesi üzerinde yazılı olan değerle karşılaştırın
Temel kapasitör test cihazı multimetre bu tür başarılı/başarısız kontrolü için yeterlidir, ancak daha eksiksiz bir teşhis için özel bir LCR ölçüm cihazı veya ESR ölçüm cihazı yatırıma değer. Bu cihazlar doğrudan eşdeğer seri direnci ölçer; bu genellikle arızalı bir elektrolitik kapasitörün kapasitans değeri toleransın dışına çıkmadan çok önce ortaya çıkar - ESR, depolanan şarj kapasitesi gözle görülür şekilde düşmeden çok önce, elektrolit kurudukça kademeli olarak yükselme eğilimindedir.
Tehlike
Görsel inceleme faydalı bir ilk adım olmaya devam ediyor: şişkin veya kubbeli bir üst kısım, tabanın etrafında gözle görülür bir sızıntı veya bileşenin yakınında bir yanık kokusu, sayaçta ne okunursa okunsun, değiştirilmesini gerektiren güçlü arıza göstergeleridir.
Kondansatör Tipleri Arasında Seçim Yapmak İçin Pratik Rehber
Uygulamada çoğu tasarım, tek bir teknolojiye dayanmak yerine kapasitör türlerinin bir kombinasyonunu kullanır. Örneğin, iyi tasarlanmış bir anahtarlamalı güç kaynağı, yüksek kapasitansları ve düşük maliyetleri nedeniyle giriş ve çıkışta toplu elektrolitik kapasitörler kullanabilir; elektrolitik kapasitörün daha yüksek ESR'si ve kurşun endüktansının etkili bir şekilde bastıramadığı yüksek frekanslı gürültüyü işlemek için anahtarlama IC'lerinin yakınına yerleştirilen küçük seramik kapasitörlerle eşleştirilebilir.
Bilgi
Karar sonuçta kapasitörün güçlerini devrenin gerçek gereksinimleriyle eşleştirmeye gelir: toplu enerji depolama, dalgalanma filtreleme veya düşük maliyetli büyük kapasitans öncelikli olduğunda elektrolitik kapasitörleri seçin ve yüksek frekanslı filtreleme, hassas zamanlama veya daha uzun servis ömrü ve daha sıkı tolerans gerektiren uygulamalar için seramik veya film kapasitörleri ayırın.
Özet
Paket servis
Elektrolitik kapasitörler, yüksek kapasitans uygulamaları için tercih edilen seçenek olmaya devam ediyor çünkü bunların yapısı (ultra ince oksit dielektrik ile eşleştirilmiş kazınmış, yüksek yüzey alanlı bir folyo), seramik veya film alternatiflerinin başarabileceğinden çok daha küçük, daha ucuz bir pakete çok daha fazla kapasitans sığdırıyor. Bu, seramik ve film kapasitörlerin sunduğu düşük ESR, uzun kullanım ömrü ve hassasiyetten ödün vermelerine rağmen, onları güç kaynağı filtreleme, doğrultucu çıkış yumuşatma, motor başlatma ve toplu enerji depolama için doğal bir seçim haline getirir. Bu ödünleşimi anlamak, uygulamaya uygun bir kapasitör boyutlandırma tablosu kullanmak ve şüpheli bileşenleri bir multimetre veya özel kapasitör test cihazıyla rutin olarak test etmek, devreleri uzun vadede güvenilir tutan pratik becerilerdir.
